Propulsion Control System추진제어시스템

추진제어시스템은 전차선에서 공급 받은 교류 또는 직류 전원을 견인전동기 구동에 알맞은 전원으로 변환하여 공급하는 전력변환장치와 관련주변장치로 구성되어
전압 및 주파수 제어를 통해 전동차의 속도제어를 수행하는 전동차의 핵심장치입니다.

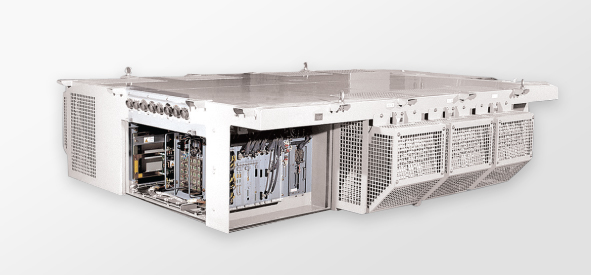

전력변환장치 (IGBT Type) Converter / Inverter (IGBT Type)

적용차량 교류, 직류 겸용 전동차
주회로소자 IGBT 3300V 1200A
입력전압 AC 840V × 2 / DC 1500V
제어용량 교류 모터 200kW × 4대
냉각방식 자연 냉각

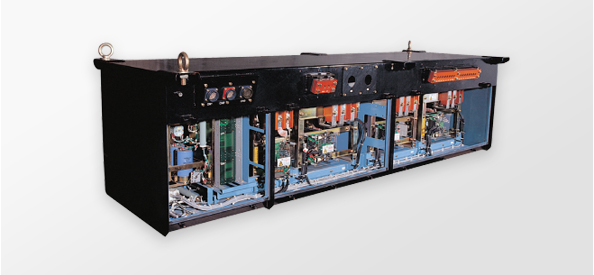

VVVF 인버터 (IGBT Type) VVVF Inverter (IGBT Type)

적용차량 직류 전동차
주회로소자 IGBT 3300V 1200A
입력전압 DC 1500V
제어용량 교류 모터 210kW × 4대
냉각방식 자연 냉각

Auxiliary Power Supply System보조전원시스템

보조전원공급시스템은 전차선으로부터 전원을 공급받아 차내 냉난방기 및 조명, 승객안내표시기 등 서비스기기에 알맞은 전원을 공급하는
보조전원장치인 정지형 인버터 (Static Inverter)와 배전반 (Distribution Board)로 구성되어 있습니다.

정지형 인버터 (IGBT Type) Static Inverter (IGBT Type)

적용차량 교류, 직류 겸용 전동차
주회로소자 IGBT 1700V 800A
입력전압 DC 1500V
제어용량 190kVA
냉각방식 자연 냉각

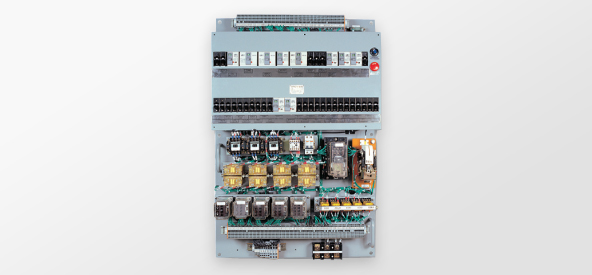

배전반 Distribution Board

적용 전동차 보조전원 구성품
기능 전동차의 제어용 전원과 보조전원 배전
구성 계전기, 접촉기, 배선용차단기, 터미널보드 등

Train Control and Monitoring System열차종합제어시스템

열차종합제어시스템은 차량운행에 필요한 모든 정보를 실시간으로 감시하고 차량의 모든 제어장치에 대한 자동지령을 통하여
무인운전이 가능하도록 하는 기능을 가지며 운행 및 검사기록을 이용해 검수지원 등을 할 수 있는 종합제어 시스템입니다.

Test Equipment for On-board Equipment시험기

우진산전은 차량기지에서 이루어지는 차량 및 각 전장품의 검수를 위한 각종 시험기를 제작, 공급하고 있습니다.

VVVF 인버터 시험기 Test equipment for VVVF Inverter

기능 VVVF 인버터 성능 및 동작 시험
시험항목 전원장치출력시험, GDU특성시험, 보호동작시험, 기동/정지시퀸스시험
  • C I 시험기

    TCMS 시험기

    ATC / ATO 시험기

    공기압축기 시험기

    제동 시험기

  • 출입문개폐장치 시험기

    계전기 시험기

    차단기 시험기

    레벨링밸브 시험기

    전기연결기 시험기

  • 공기스프링 시험기

    초음파탐상기

    SIV 시험기

    TGIS 시험기

    견인전동기 시험기

  • 판토그라프 시험기

    제동밸브 시험기

    안내표시기 시험기

    주회로차단기 시험기

    주간제어기 시험기

  • 밀착연결기 시험기

    오일댐퍼 시험기

    고무스프링 시험기

    자기탐상기

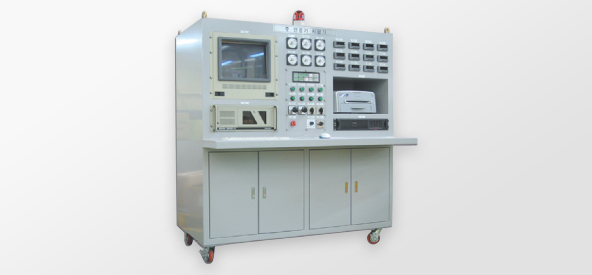

견인전동기 시험기 Test equipment for Traction Motor

기능 견인전동기의 성능 및 동작 시험
시험항목 정/역회전시험, 온도측정시험, 절연저항시험, 내압시험

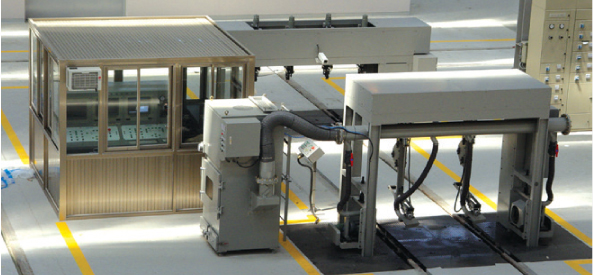

초음파탐상기 Ultrasonic Flaw Detection System

측정대상 차축
측정항목 차축의 내부균열 및 이상여부 측정
측정방법 수직, 국부, 사각 탐촉자를 통해 초음파를 투시하여 차축의 결함을 탐상
측정방식 반향의 일차원 분석 (Waveform), 반향의 삼차원 분석 (Phased array)
기기구성 탐상장치, 연마장치, 조정실
